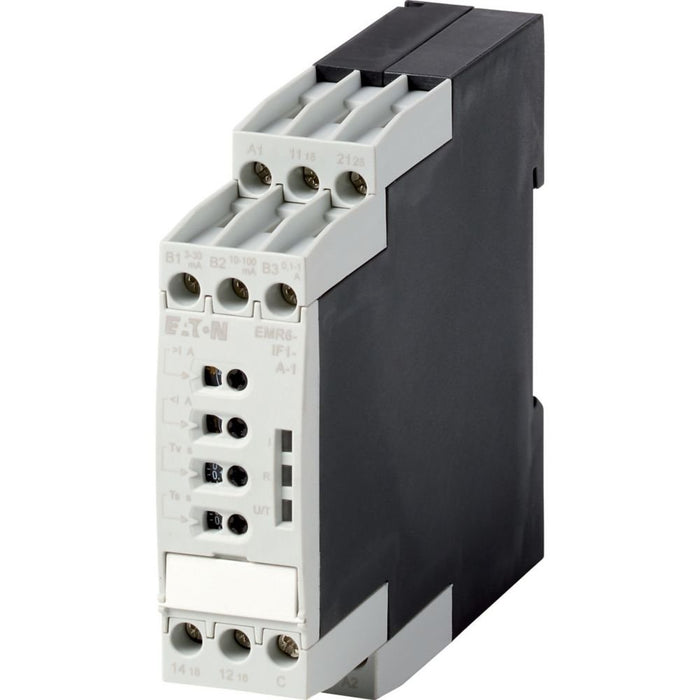

Stromüberwachungsgeräte, Sortiment: Mess- und Überwachungsrelais EMR, Überwachung von einphasigen Gleich- und Wechselspannungsnetzen, Einschaltverzögerung: keine = 0 oder einstellbar von 0,1 bis 30 s, Erweiterung des Messbereichs mit Stromwandlern möglich, Überwachung von: Überstrom, Unterstrom, Überstrom und Unterstrom (Fenster), Strommessbereich: I~/I= 3 - 30 mA, 10 - 100 mA, 0,1 - 1 A, Versorgungsspannung: 24 - 240 V AC, 50/60 Hz, 24 - 240 V DC, Einbaulage: beliebig, Befestigung: Schnappbefestigung, Hutschiene IEC/EN 60715, Breite: 22,5 mm, Normen und Bestimmungen: UL 508, CAN/CSA C22.2 Nr.14, GL, EAC, CCC, RMRS, RCM
| Technische Details |
|---|
| Ausführung des elektrischen Anschlusses |
Schraubanschluss |
| Mit abnehmbaren Klemmen |
nein |
| Externe Stromversorgung erforderlich |
nein |
| Spannungsart der Versorgungsspannung |
AC/DC |
| Versorgungsspannung bei AC 50 Hz |
24..240 V |
| Versorgungsspannung bei AC 60 Hz |
24..240 V |
| Versorgungsspannung bei DC |
24..240 V |
| Spannungsmessbereich |
24..240 V |
| Stromart |
AC/DC |
| Strommessbereich |
0,01..1 A |
| Ansprechwert Stromstärke 1 |
0,1..1 A |
| Ansprechwert Stromstärke 2 |
0,003..0,03 A |
| 1-Phasen-Unterstrom möglich |
ja |
| 3-Phasen-Unterstrom möglich |
nein |
| 1-Phasen-Überstrom möglich |
ja |
| 3-Phasen-Überstrom möglich |
nein |
| 1-Phasen-Fenster möglich |
ja |
| 3-Phasen-Fenster möglich |
nein |
| Enthält Funktion Gleichspannung-Unterstrom |
ja |
| Enthält Funktion Gleichspannung-Überstrom |
ja |
| Funktion Gleichstrom-Fenster |
ja |
| Min. einstellbare Ansprechverzögerungszeit |
0,1 s |
| Max. zulässige Ansprechverzögerungszeit |
30 s |
| Min. einstellbare Rückfallverzögerungszeit |
0,1 s |
| Max. zulässige Rückfallverzögerungszeit |
30 s |
| Externer Stromwandler |
nein |
| Anzahl der Kontakte als Wechsler |
2 |
| Spannungsart der Betriebsspannung |
AC/DC |
| Betriebsspannung bei AC 50 Hz |
24..240 V |
| Betriebsspannung bei AC 60 Hz |
24..240 V |
| Betriebsspannung bei DC |
24..240 V |
| Bemessungsschaltstrom |
4 A |
| Breite |
22,5 mm |
| Höhe |
85,6 mm |
| Tiefe |
103,7 mm |
