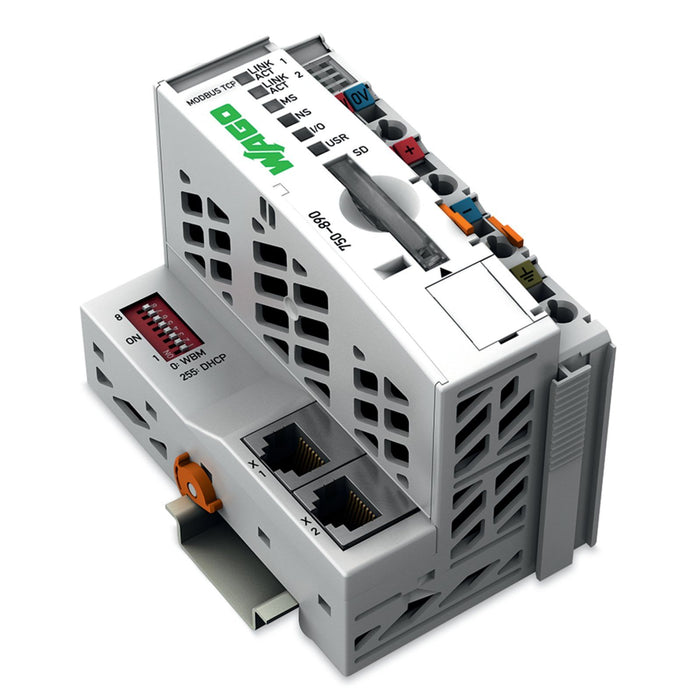

Erw. TemperaturIn Verbindung mit dem WAGO-I/O-SYSTEM kann der Modbus TCP-Controller als programmierbare Steuerung in ETHERNET-Netzwerken eingesetzt werden.
Der Controller unterstützt Digitaleingangs-/-ausgangsmodule, Analogeingangs-/-ausgangsmodule sowie Sondermodule der Serien 750/753 und eignet sich für die Datenübertragungen von 10/100 Mbit/s.
Die zwei ETHERNET-Schnittstellen und der integrierte Switch ermöglichen die Verdrahtung des Feldbusses in Linientopologie. Zusätzliche Infrastrukturelemente wie Switch oder Hub können somit entfallen. Beide Schnittstellen unterstützen Autonegotiation und Auto-MDI(X).
Mit dem DIP-Schalter kann das letzte Byte der IP-Addresse sowie der Bezug der IP-Adresse vorgegeben werden.
Der Controller unterstützt Modbus TCP für den Einsatz im industriellen Umfeld. Zusätzlich wird eine Vielzahl von standardisierten ETHERNET-Protokollen für die leichte Integration in das IT-Umfeld unterstützt (HTTP(S), BootP, DHCP, DNS, SNTP, SNMP, (S)FTP).
Ein integrierter Web-Server stellt dem Benutzer Konfigurationsmöglichkeiten und Statusinformationen der Steuerung zur Verfügung.
Das Gerät ist programmierbar gemäß IEC 61131-3, unterstützt Multitasking und verfügt über eine gepufferte Echtzeituhr.
Der zur Verfügung stehende Datenspeicher beträgt 8 Mbyte.
Der Controller stellt einen Steckplatz für ein wechselbares Speichermedium bereit. Mittels einer Speicherkarte können z. B. Geräteparameter, Boot-Projekte und andere Dateien von einer Steuerung auf eine nächste übertragen werden. Die Karte steht für Zugriffe mittels FTP als zusätzliches Laufwerk zur Verfügung.
| Technische Details |
|---|
| Versorgungsspannung bei DC |
24 V |
| Spannungsart der Versorgungsspannung |
DC |
| Ausführung |
modular |
| Anzahl der HW-Schnittstellen Industrial Ethernet |
2 |
| Mit optischer Schnittstelle |
nein |
| Unterstützt Protokoll für TCP/IP |
nein |
| Unterstützt Protokoll für PROFIBUS |
nein |
| Unterstützt Protokoll für CAN |
nein |
| Unterstützt Protokoll für EtherCAT |
nein |
| Unterstützt Protokoll für INTERBUS |
nein |
| Unterstützt Protokoll für ASI |
nein |
| Unterstützt Protokoll für KNX |
nein |
| Unterstützt Protokoll für MODBUS |
ja |
| Unterstützt Protokoll für Data-Highway |
nein |
| Unterstützt Protokoll für DeviceNet |
nein |
| Unterstützt Protokoll für SUCONET |
nein |
| Unterstützt Protokoll für LON |
nein |
| Unterstützt Protokoll für PROFINET IO |
nein |
| Unterstützt Protokoll für PROFINET CBA |
nein |
| Unterstützt Protokoll für SERCOS |
nein |
| Unterstützt Protokoll für Foundation Fieldbus |
nein |
| Unterstützt Protokoll für EtherNet/IP |
nein |
| Unterstützt Protokoll für AS-Interface Safety at Work |
nein |
| Unterstützt Protokoll für DeviceNet Safety |
nein |
| Unterstützt Protokoll für INTERBUS-Safety |
nein |
| Unterstützt Protokoll für PROFIsafe |
nein |
| Unterstützt Protokoll für SafetyBUS p |
nein |
| Unterstützt Protokoll für sonstige Bussysteme |
ja |
| Unterstützt Protokoll für DNP3 |
nein |
| Unterstützt Protokoll für IEC 60870 |
nein |
| Unterstützt Protokoll für IEC 61850 Ethernet |
nein |
| Funkstandard Bluetooth |
nein |
| Funkstandard WLAN 802.11 |
nein |
| Funkstandard GPRS |
nein |
| Funkstandard GSM |
nein |
| Funkstandard UMTS |
nein |
| LTE |
nein |
| IO-Link Master |
nein |
| Systemkomponente |
ja |
| Redundanzfähigkeit |
nein |
| Mit Display |
nein |
| Speicherart |
RAM |
| Speichergröße |
8192 kByte |
| Programmspeichererweiterung möglich |
ja |
| Tragschienenmontage möglich |
ja |
| Wand-/Direktmontage möglich |
nein |
| Fronteinbau möglich |
nein |
| Rack-Montage möglich |
nein |
| Geeignet für Sicherheitsfunktionen |
nein |
| SIL nach IEC 61508 |
ohne |
| Performance Level nach EN ISO 13849-1 |
ohne |
| Zugehöriges Betriebsmittel (Ex ia) |
nein |
| Zugehöriges Betriebsmittel (Ex ib) |
nein |
| Explosionsschutz-Kategorie für Gas |
ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub |
ATEX Staub-Ex-Schutz, Kat. 3D |
| Zertifiziert für UL-Gefahrenbereich Klasse I |
ja |
| Zertifiziert für UL-Gefahrenbereich Klasse II |
nein |
| Zertifiziert für UL-Gefahrenbereich Klasse III |
nein |
| Zertifiziert für UL-Gefahrenbereich Division 1 |
ja |
| Zertifiziert für UL-Gefahrenbereich Division 2 |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) |
ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) |
ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) |
ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) |
ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) |
nein |
| Breite |
61,5 mm |
| Höhe |
100 mm |
| Tiefe |
100 mm |
