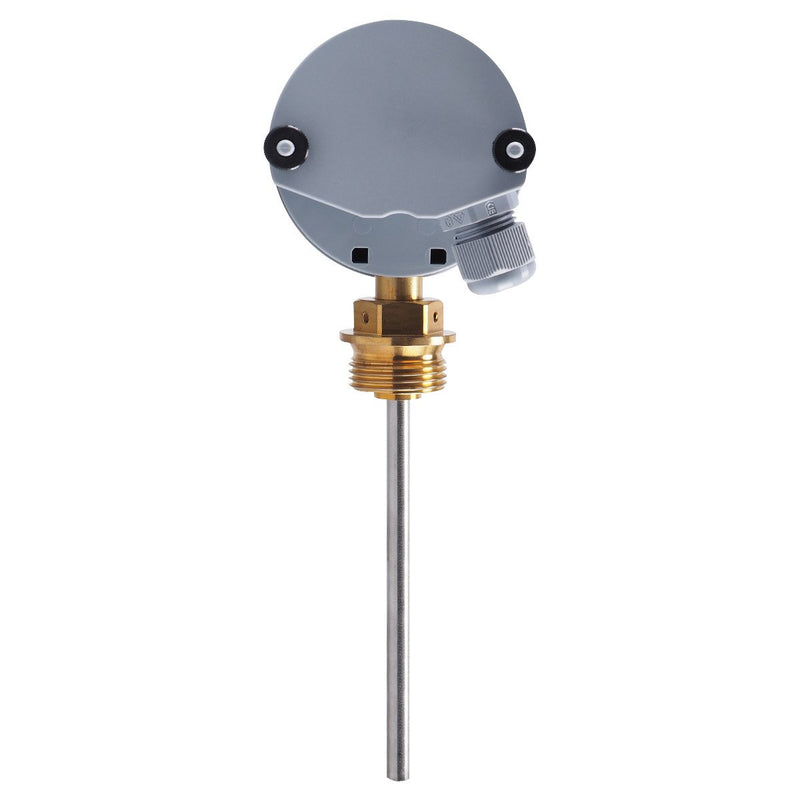

Jumo - Temperaturschalter Trafo-Thermometer 00512083 -20 bis 120°C,150mm − 1 Stück

Das Transformatorenthermometer mit einem Gehäuse aus hochwertigem, UV-beständigem Polyamid (Schutzart IP 54) hat einen Gehäusedurchmesser von 80 mm. Das verwendete Messsystem arbeitet nach derm Flüssigkeitsausdehnungsprinzip. Die Temperatur wird durch einen Zeiger auf einer weißen Skala mit schwarzer Beschriftung angezeigt. Das Gerät hat eine Genauigkeitsklasse von 1,5 ähnlich DIN EN 13190. Die Temperatur kann durch eine Acrylglasscheibe (PMMA) in °C oder °F abgelesen werden. Der verbaute Microschalter kann mit Hilfe eines Schraubendrehers in der Frontscheibe unabhängig voneinander auf die gewünschte Abschalttemperatur eingestellt werden. Das Geräte zeichnet sich durch eine hohe Schaltpunktgenauigkeit von +/-0,7 K bezogen auf den eingestellten Abschaltpunkt bei steigender Temperatur aus. Die maximal zulässige Schaltleistung der verbauten Wechselkontakte beträgt jeweils 5 Amp. / 230 Volt AC. Der elektrische Anschluss erfolgt über Schraubklemmen und ist durch eine Abdeckkappe geschützt. Die Schaltdifferenz (Hysterese) beträgt ca. 1,5 % des Anzeigebereichs. Der Microschalter schaltet nach Unterschreiten der Abschalttemperatur um diesen Wert automatisch wieder zurück in den Ursprungszustand. Die Kontaktverstellung ist gegen unsachgemäße Verstellung durch eine Abdeckung geschützt, weiterhin ist das Thermometer mit einem Schleppzeiger ausgestattet, sodass die maximal erreichte Prozesstemperatur erfasst wird. Das Gerät besitzt ein Tauchrohr mit einem Durchmesser von 8 mm aus Edelstahl (Werkstoff Nr. 1.4571) und einer Verschraubung aus Messing. Die Befestigung erfolgt durch eine Gewinde G 1 Form A nach DIN 3852/2, die Nennlage ist max. 90°. Einsatz findet das Thermometer insbesondere in der Transformatorenbranche, ist aber auch universell einsetzbar zur örtlichen Temperaturmessung jeglicher Art. Ein entscheidenter Vorteil ist dabei, dass zur Temperaturmessung keine zusätzliche Hilfsenergie benötigt wird. Das Gerät ist RoHS konform und cadmiumfrei.

Technische Details
Geeignet als Wächter	ja
Geeignet als 2 Punktregler	nein
Geeignet als Begrenzer	nein
Einstellbare Einschalttemperatur	-20..120 °C
Einstellbare Ausschalttemperatur	-20..120 °C
Schaltdifferenz der Temperatur	2,1 °C
Geräteausführung	Aufbaugerät
Mediumtemperatur	138 °C
Ausführung des Sensors	Stabfühler
Anzahl der Kontakte als Wechsler	1
Ausführung des elektrischen Anschlusses	Schraubanschluss
Schutzart (IP)	IP54
Schutzart (NEMA)	sonstige
Elektronische Ausführung	nein
Explosionsgeschützt	nein
