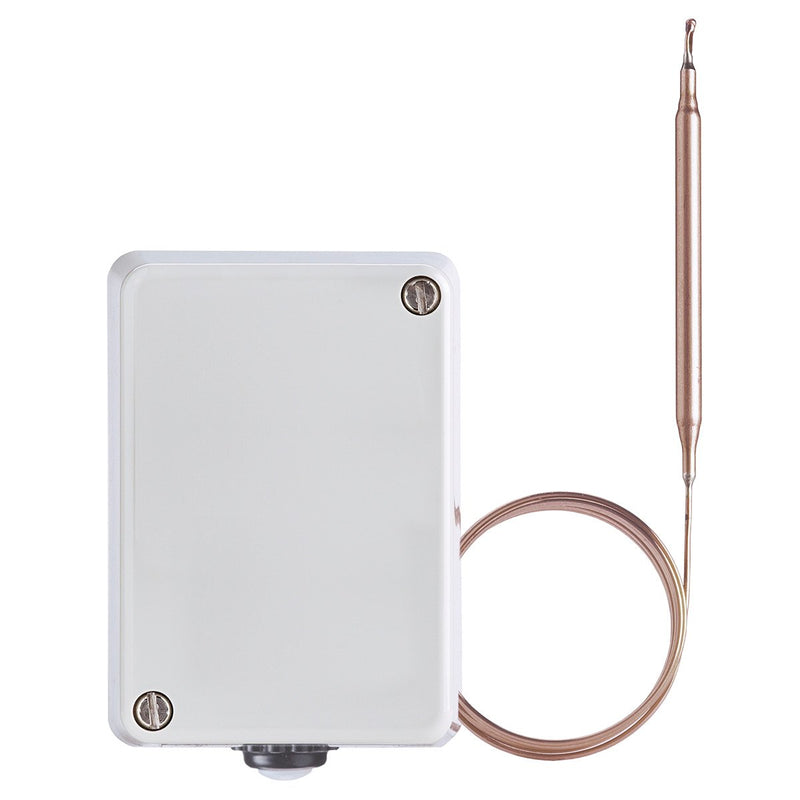

Jumo - Temperaturschalter Aufbau-Thermostat 603021/02-2-043 − 1 Stück

Durch sein schlagfestes Gehäuse mit hochwertigem Kunststoffdeckel und Aludruckguss Unterteil ist der 1-polige mechanische Aufbaubauthermostat sehr robust und kann auch unter rauen Bedingungen eingesetzt werden. Das verwendete Messsystem arbeitet nach dem Flüssigkeitsausdehnungsprinzip und kann bis zu einer maximal zulässigen Fühlertemperatur von 175 °C problemlos eingesetzt werden. Der glatte Rundfühler aus Kupfer hat einen Durchmesser von 6 mm bei einer Fühlerlänge von ca. 88 mm. Die Fernleitung des Thermostaten ist ebenfalls aus Kupfer und kann unter Beachtung eines Biegeradius von 5 mm flexibel verlegt werden. Die maximal zulässige Umgebungstemperatur am Gehäuse (Schutzart IP54) beträgt 80 °C. Mit Hilfe eines Schraubendrehers kann die gewünschte Abschalttemperatur nach Abnahme des Gehäusedeckels innenliegend auf einer Skala einfach eingestellt werden. Der Temperaturwächter zeichnet sich durch eine hohe Schaltpunktgenauigkeit von +0/-1,5 % im oberen Skalendrittel aus. Ein entscheidender Vorteil ist es, dass zur Temperaturmessung keine zusätzliche Hilfsenergie benötigt wird. Der elektrische Anschluss erfolgt durch Schraubklemmen direkt am verbauten Microschalter, der eine maximal zulässige Schaltleistung von AC 230 Volt / 10 A direkt schalten kann. Der Thermostat hat eine Schaltdifferenz (Hysterese) von ca. 3 bis 4 % des Skalenumfangs und schaltet nach Unterschreiten der Abschalttemperatur um diesen Wert automatisch wieder zurück in den Ursprungszustand. Der Temperaturwächter ist sehr flexibel einsetzbar und wird sowohl in der Heizungs-, Klima-, und Lüftungstechnik als auch in der Kunststoffindustrie, dem Apparate- und Maschinenbau sowie im Ofenbau und zur Temperaturüberwachung in Labor und Klimaschränken angewandt. Das Gerät ist zugelassen gemäß DIN EN 14597 und hat eine EAC Zulassung.

Technische Details
Geeignet als Wächter	ja
Geeignet als 2 Punktregler	nein
Geeignet als Begrenzer	nein
Max. Betriebstemperatur	175 °C
Einstellbare Einschalttemperatur	20 °C
Einstellbare Ausschalttemperatur	150 °C
Schaltdifferenz der Temperatur	3,9 °C
Geräteausführung	Aufbaugerät
Ausführung des Sensors	Kapillarrohr
Anzahl der Kontakte als Wechsler	1
Ausführung des elektrischen Anschlusses	Schraubanschluss
Schutzart (IP)	IP54
Schutzart (NEMA)	sonstige
Elektronische Ausführung	nein
Explosionsgeschützt	nein
