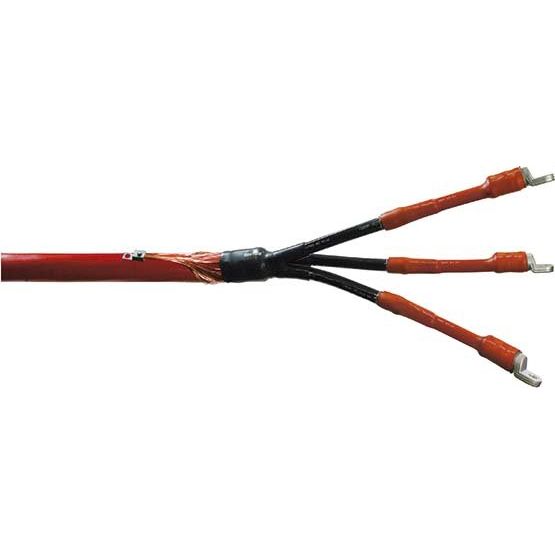

Cellpack - Endverschluss für Mittel- und Hochspannungskabel Innenraumendverschluss CHESK-3I(A) #309808 3-Leiter 24kV − 1 Stück

Hybrid-Endverschlüsse CHESK-3I(A) eignen sich für alle 3-Leiter-Kunststoffkabel (PVC, PE, VPE, EPR) mit unterschiedlichen Leitschichten (graphitiert, abzieh- oder abschälbar) und Schirmgestaltungen (Kupferdraht- oder Bandschirm). Mit Schraubkabelschuhen.

Technische Details
Bemessungsspannung Um	17,5 kV
Nennspannung U	15 kV
Nennspannung U0	8,7 kV
Ader-Zahl	3
Ausführung	für verbundene Leiter
Geeignet für Innenräume	ja
Geeignet für Außengebrauch	nein
Art des Endverschlusses	Warmschrumpf
Werkstoff des Isoliermaterials	Kunststoff
Werkstoffgüte des Isoliermaterials	Gummi - Silikon-Kautschuk (SIR)
Mit Schutzleiter	ja
Mit Kabelschuh mitgeliefert	ja
Anzahl der Befestigungslöcher pro Kabelschuh	1
Form des Kabelschuhs	Schraubanschluss
Nennquerschnitt	240..400 mm²
Durchmesser Aderisolation	27,3 mm
