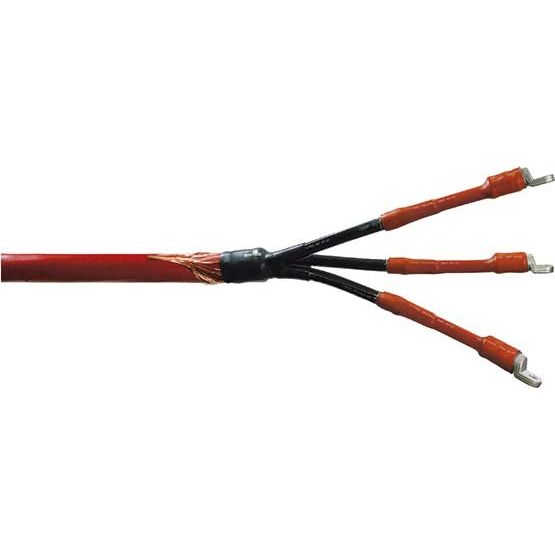

Cellpack - Endverschluss für Mittel- und Hochspannungskabel Innenraumendverschluss CHE-3I A 17kV150-300 3-Leiter 17kV − 1 Stück

Hybrid-Endverschlüsse CHE-3I(A) eignen sich für alle 3-Leiter-Kunststoffkabel (PVC, PE, VPE, EPR) mit unterschiedlichen Leitschichten (graphitiert, abzieh- oder abschälbar) und Schirmgestaltungen (Kupferdraht- oder Bandschirm). Geeignet für Press- oder Schraubkabelschuhe.

Technische Details
Bemessungsspannung Um	17,5 kV
Nennspannung U	15 kV
Nennspannung U0	8,7 kV
Ader-Zahl	3
Ausführung	für verbundene Leiter
Geeignet für Innenräume	ja
Geeignet für Außengebrauch	nein
Art des Endverschlusses	Warmschrumpf
Werkstoff des Isoliermaterials	Kunststoff
Werkstoffgüte des Isoliermaterials	Gummi - Silikon-Kautschuk (SIR)
Mit Schutzleiter	ja
Mit Kabelschuh mitgeliefert	nein
Anzahl der Befestigungslöcher pro Kabelschuh	1
Form des Kabelschuhs	ohne
Nennquerschnitt	150..300 mm²
Durchmesser Aderisolation	19,9 mm
