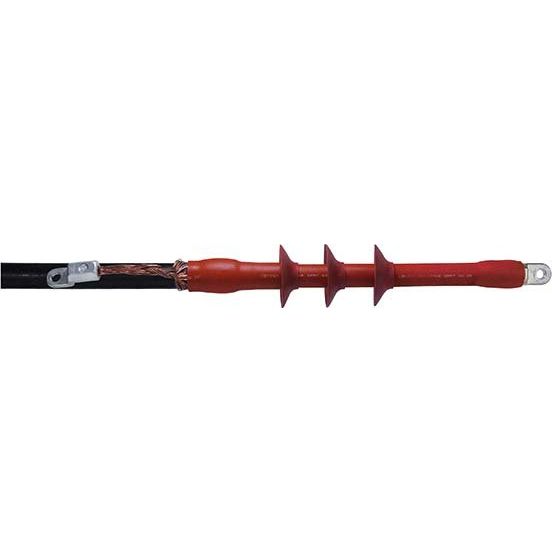

Cellpack - Endverschluss für Mittel- und Hochspannungskabel Freiluftendverschluss CHESK-F #309545 1-Leiter 24kV − 1 Stück

Hybrid-Endverschlüsse CHESK-F eignen sich für alle 1-Leiter-Kunststoffkabel (PVC, PE, VPE, EPR) mit unterschiedlichen Leitschichten (graphitiert, abzieh- oder abschälbar) und Schirmgestaltungen (Kupferdraht- oder Bandschirm). Mit Schraubkabelschuhen für Hauptleiter und Kupferdrahtschirm.

Technische Details
Bemessungsspannung Um	24 kV
Nennspannung U	20 kV
Nennspannung U0	12 kV
Ader-Zahl	1
Ausführung	für separate Leiter
Geeignet für Innenräume	nein
Geeignet für Außengebrauch	ja
Art des Endverschlusses	Warmschrumpf
Werkstoff des Isoliermaterials	Kunststoff
Werkstoffgüte des Isoliermaterials	Gummi - Silikon-Kautschuk (SIR)
Mit Schutzleiter	ja
Mit Kabelschuh mitgeliefert	ja
Anzahl der Befestigungslöcher pro Kabelschuh	1
Form des Kabelschuhs	Schraubanschluss
Nennquerschnitt	25..95 mm²
Durchmesser Aderisolation	17,3 mm
