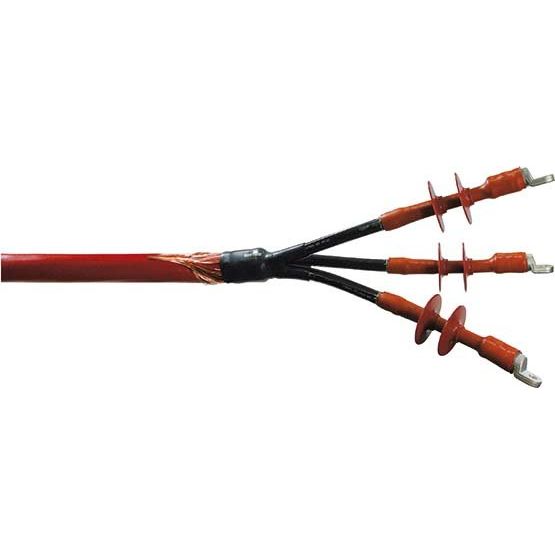

Cellpack - Endverschluss für Mittel- und Hochspannungskabel Endverschluss CHE-3F/A/12KV/25-95 12 kV,25-95 − 1 Stück

Hybrid-Endverschlüsse CHE-3F(A) eignen sich für alle 3-Leiter-Kunststoffkabel (PVC, PE, VPE, EPR) mit unterschiedlichen Leitschichten (graphitiert, abzieh- oder abschälbar) und Schirmgestaltungen (Kupferdraht- oder Bandschirm). Geeignet für Press- oder Schraubkabelschuhe.

Technische Details
Bemessungsspannung Um	12 kV
Nennspannung U	10 kV
Nennspannung U0	6 kV
Ader-Zahl	3
Ausführung	für verbundene Leiter
Geeignet für Innenräume	nein
Geeignet für Außengebrauch	ja
Art des Endverschlusses	Warmschrumpf
Werkstoff des Isoliermaterials	Kunststoff
Werkstoffgüte des Isoliermaterials	Gummi - Silikon-Kautschuk (SIR)
Mit Schutzleiter	ja
Mit Kabelschuh mitgeliefert	nein
Anzahl der Befestigungslöcher pro Kabelschuh	1
Form des Kabelschuhs	ohne
Nennquerschnitt	25..95 mm²
Durchmesser Aderisolation	12,6 mm
