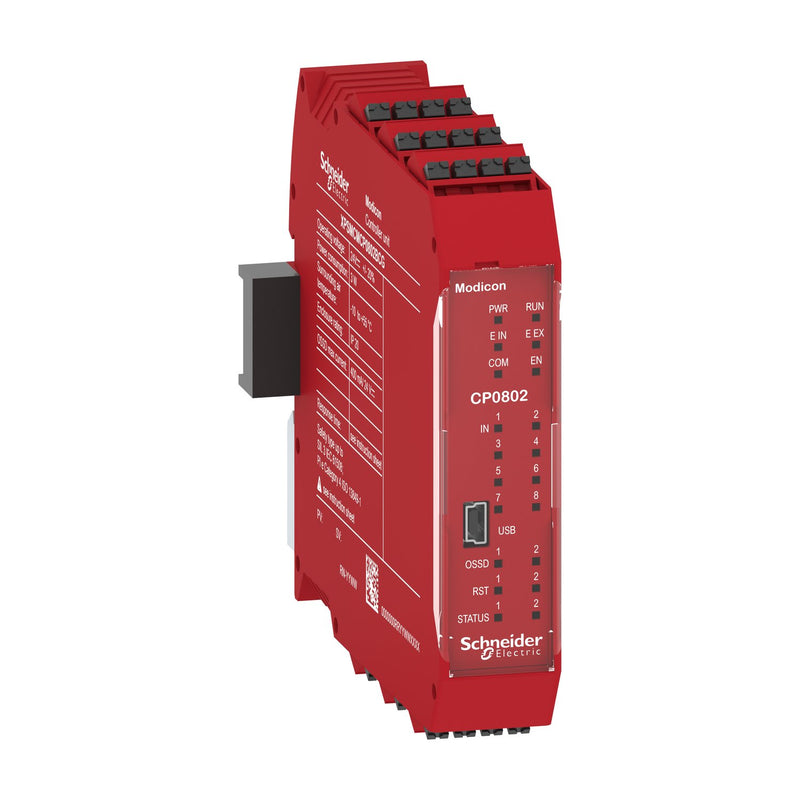

Schneider Electric - Gerät zur Überwachung von sicherheitsgerichteten Stromkreisen CPU-Sicherheitscontroller XPSMCMCP0802BCG modular 8E, 2A − 1 Stück

Mit dem Modicon modularer Sicherheitscontroller XPSMCM lassen sich Sicherheitsanwendungen einfach konfigurieren und das System mit Modulen entsprechend der Anwendung flexibel erweitern. Diese Zentraleinheit (CPU) der Version 1 ist das Grundmodul, welches für jedes Sicherheitssystem an Maschinen und Anlagen benötigt wird. In der CPU findet die Verarbeitung der konfigurierten Sicherheitsanwendung statt. Es stehen 8 sichere digitale Eingänge, 2 sichere OSSD-Ausgangspaare und 2 Statusausgänge zur Verfügung. Bis zu 14 Erweiterungsmodule ermöglichen im Gesamtausbau den Anschluss bis zu 128 sicheren Ein- und 16 sicheren Ausgangspaaren, 32 Meldeausgänge, sowie Drehzahlerfassungen. Per optionaler Feldbuserweiterung ist eine Diagnosekommunikation mit der angeschlossenen SPS möglich. Optional ist eine Speicherkarte mit der gespeicherten Konfiguration auf der Modulrückseite einsteckbar. Das erreichbare Sicherheitsniveau beträgt PL e in Kategorie 4 bzw. SIL 3. LED-Anzeigen geben Statusmeldungen zum System und für jeden Ein- und Ausgang. Die Konfiguration erfolgt durch den Anwender mit der kostenlos verfügbarer Software SoSafe Configurable per USB-Anschluss vom PC aus. Mit dem beiliegenden Rückwand-Busstecker können Erweiterungsmodule direkt angeschlossen werden. Daher eignet sich diese Bestell-Nr der CPU insbesondere für größere Anwendungen, in denen Erweiterungen vorgesehen sind. Die Versorgungsspannung beträgt 24 VDC. Das Modul verfügt über abziehbare Schraubklemmen und hat eine Baubreite von 22,5 mm. Zur Unterstützung Ihrer Nachhaltigkeitsziele werden detaillierte Informationen zu Materialinhalten, Umweltauswirkungen und Kreislaufwirtschaft bereitgestellt.

Technische Details
Ausführung	Grundgerät
Tragschienenmontage möglich	ja
Mit abnehmbaren Klemmen	ja
Ausführung des elektrischen Anschlusses	Federzuganschluss
Spannungsart der Versorgungsspannung	DC
Versorgungsspannung bei DC	24 V
Geeignet zur Überwachung von Positionsschaltern	ja
Geeignet zur Überwachung von NOT-AUS-Kreisen	ja
Geeignet zur Überwachung von Ventilen	nein
Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen	ja
Geeignet zur Überwachung von taktilen Sensoren	ja
Geeignet zur Überwachung von Magnetschaltern	ja
Geeignet zur Überwachung von Näherungsschaltern	ja
Auswertung der Eingänge	sonstige
Leistungsaufnahme	3 W
Mit Starteingang	ja
Mit Mutingfunktion	ja
Mit Rückführkreis	ja
Steuerspannungsart 1	DC
Steuerspannung 1	24 V
Steuerspannungsart 2	DC
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, Halbleiter	2
Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, Halbleiter	2
Anzahl der Ausgänge, Meldefunktion, unverzögert, Halbleiter	2
Anzahl der Ausgänge, Meldefunktion, verzögert, Halbleiter	2
Spannungsart der Betriebsspannung	DC
Betriebsspannung bei DC	24 V
Sicherheitstyp nach IEC 61496-1	4
Stoppkategorie nach IEC 60204	0 + 1
Performance Level nach EN ISO 13849-1	Level e
SIL nach IEC 61508	3
Mit Zulassung für BG BIA	nein
Mit Zulassung nach UL	ja
Breite	22,5 mm
Höhe	99 mm
Tiefe	114,5 mm
Mit TÜV-Zulassung	ja

Hersteller:	Schneider Electric
