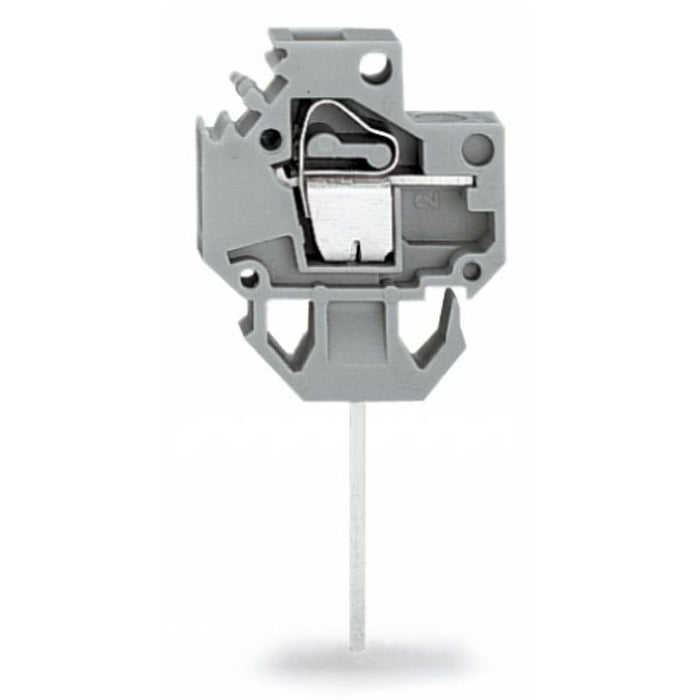

WAGO GmbH & Co. KG - Durchführungsklemme Durchführungsklemme 226-103 2,5mm,grau − 150 Stück

Durchführungsklemme
Leiter-/Anschlussstift
Blechdicke 2,5 mm
4 mm²
Rastermaß 6 mm
1-polig
CAGE CLAMP®
4,00 mm²
grau

Durchführungsklemme Serie 226 mit Rastermaß 6 mm

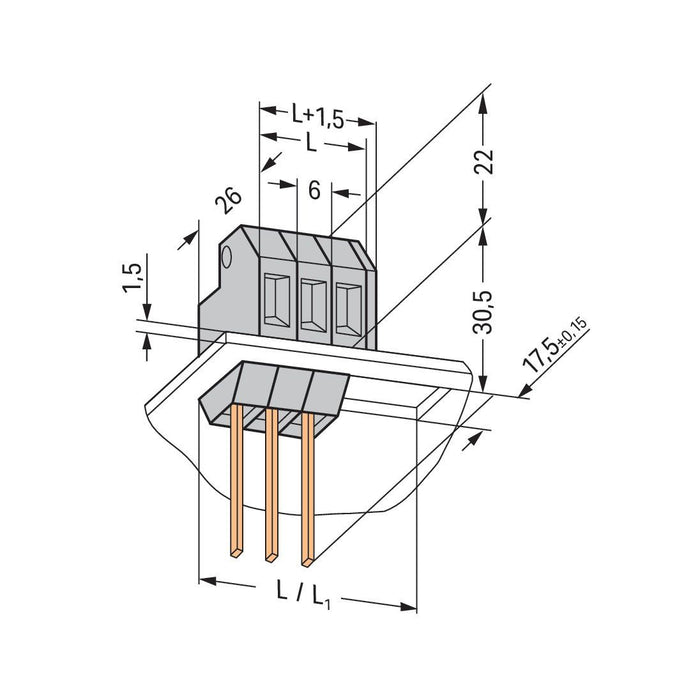

Die Durchführungsklemme mit der Artikelnummer 226-103 ermöglicht eine einfache und zuverlässige Verdrahtung. Unsere Durchführungsklemmen ermöglichen Ihnen die größtmögliche Flexibilität bei verschiedenen Montagearten. Bei dieser Durchführungsklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 9 bis 10 mm  erforderlich. Dieses Produkt mit insgesamt 2 Leiteranschlüssen basiert auf der CAGE CLAMP®- und Anschlussstift-Technologie. Der bewährte und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Breite x Höhe x Tiefe betragen die Abmessungen (6 x 38,5 x 26) mm. Diese Durchführungsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 4 mm² geeignet. Für die Oberfläche der Kontakte wurde Zinn verwendet. Über ein Betätigungswerkzeug wird diese Durchführungsklemme betätigt.

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,08..4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..4 mm²
Bemessungsstrom In	4 A
Bemessungsspannung	320 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anschlussposition	seitlich
Polzahl	1
Anzahl der Klemmstellen je Pol	1
Montageart	sonstige
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	-60..105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Breite/Rastermaß	6 mm
Explosionsgeprüfte Ausführung "Ex e"	nein
Abschlussplatte erforderlich	ja
Farbe	grau
Mit integriertem Durchführungsflansch	nein
Stärke der Montageplatte	1,5..2,5 mm

Hersteller:	WAGO GmbH & Co. KG
